行星滚珠丝杆

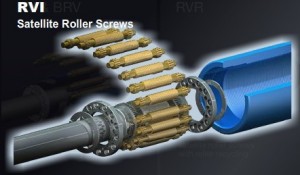

RVI行星滚珠丝杆:
RVI行星滚珠丝杆工作原理与RV-BRV相同,只是螺母系统与RV-BRV正好相反。即滚子本身绕丝杆运动,并随螺母轴向运动。

RVI行星丝杆

RVD差动滚珠丝杆
RVD差动丝杆实际上是一个变种的RV-BRV丝杆。
在这个有点复杂的机制中,滚子的运动,不利于大范围的行程。
螺母大于RV-BRV类型。

RVD差动丝杆

RV-BRV行星滚珠丝杆
RV-BRV 行星丝杆主要由丝杆,螺母和行星滚子组成
丝杆有多个启动螺纹。两翼之间的夹角为90°,剖面是三角形的。螺母内螺纹与丝杆相同。滚子有一个与螺母相同的角度的螺纹。这将确保滚珠丝杆螺母和滚子之间没有轴向运动。滚子不因此需要进行循环。

滚子螺纹侧面凸起。在每个滚子两端是一个圆柱形的转轴和齿轮齿。转轴安装在端环孔的支点,从而保证了滚子的距离相等。端环由卡簧轴向固定。

RV-BRV行星丝杆

RVR行星滚珠丝杠
 RVR的行星丝杆有很细的螺纹,在使用时,需要很高的定位精度,高刚性和负载力

RVR行星丝杠

行星滚珠丝杆应用
行星滚柱丝杠-广泛应用于,机床,机器人,飞行器,坦克,加农炮,卫星,航天飞机,注塑机等。行星滚柱丝杠先进的设计原理,大幅度增加丝杠受力接触面,从而承载能力和刚性比普通滚珠丝杠能成倍的提高。因而能够在极其艰苦的工作环境下承受重载成千上万小时,使行星滚柱丝杠成为高频繁工作制,高承载能力,高精度的应用场合理想选择。

行星滚珠丝杆产品特点
超承载能力:额定动载是滚珠丝杠的2.5倍
单丝杠最大动载:120吨
最大静载:350吨
超长寿命:连续工作寿命是滚珠丝杠的15倍
机构紧凑:体积是滚珠丝杠的1/2-2/3
超高速度:最高速度可至2m/s,输入转速可至5000rpm
直径范围:1mm至150mm(范围外直径可非标制造)
导程范围:0.5mm至40mm(最小可至0.1mm)
导程精度:G0,G1,G2,G3,G4,G5,G6,G7,G8,G9

  雷研精密传动设备有限公司大量供应行星滚珠丝杆、 欢迎新老客户来电咨询:服务热线15802034588
