XSVR01510滚珠丝杠
雷研精密传动设备有限公司供应XSVR01510滚珠丝杠【货源充足、价格合理、原装正品、品牌齐全。请需要XSVR01510滚珠丝杠的朋友联系：黄志杰(经理) 联系电话：15802034588。

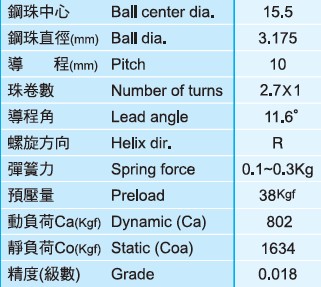

XSVR01510滚珠丝杆参数
钢珠中 Ball center dia. 15.5
钢珠直径(mm) Ball dia. 3.175
导程(mm) Pitch 10
珠卷数 Number of turns 2.7×1
导程角 Lead angle 11.6°
螺旋方向 Helix dir. R
彈簧力 Spring force 0.1~0.3Kg
預压量 Preload 38Kgf
動負荷Ca(Kgf) Dynamic (Ca) 802
靜負荷Co(Kgf) Static (Coa) 1634
精度(级数) Grade 0.018
XSVR01510滚珠丝杆不同长度的参数
行程(mm) 公称编号 丝杆轴长度 轴心偏摆
Strke Model NO L1 L2 L3
100 XSVR01510B1DGC5-271-P1 189 204 271 0.025
150 XSVR0151OB1DGC5-321-P1 239 254 321 0.035
200 XSVR01510B1DGC5-371-P1 289 304 371 0.035
250 XSVR0151OBIDGC5-421-P1 339 354 421 0.040
300 XSVR01510B1DGC5-471-P1 389 404 471 0.040
350 XSVR0151OB1DGC5-521-P1 439 454 521 0.050
400 XSVRO151OBIDGC5-571-P1 489 504 571 0.050
450 XSVR0151OBIDGC5-621-P1 539 554 621 0.050
500 XSVRO151OBIDGC5-671-P1 589 604 671 0.065
550 XSVR0151OB1DGC5-721-P1 639 654 721 0.065
600 XSVR0151OB1DGC5-771-P1 689 704 771 0.065
700 XSVR0151OB1DGC5-871-P1 789 804 871 0.085
800 XSVR0151OB1DGC5-971-P1 889 904 971 0.085
【研磨滚珠丝杆简述】
研磨丝杠的精度是按传统的机械加工方法来实现的。它是以丝杠中心孔为加工基准，通过车削、研磨……达到图纸设计要求。通常要进行二十几道工序，花费30～40天的时间。它的制造精度可以达到P1级。
