SFSR2010滚珠丝杆

雷研精密传动设备有限公司供应SFS2010滚珠丝杆【货源充足、价格合理、原装正品、品牌齐全】请需要SFS2010滚珠丝杠的朋友联系:黄志杰(经理)  联系电话:15802034588。

SFS2010滚珠丝杆图

SFS2010滚珠丝杠参数
型号:SFS2010
丝杆外径:20
导程:10
珠径:3.175
螺母外径:36
法兰直径:58
法兰的厚度:10
螺母的长度:60
安装孔之间的距离:47
法兰的宽度:44
珠圈数:3.8×1
动额定负荷:1516
静额定负荷:3833
刚性:40。

SFS图纸下载:SFSR2010滚珠丝杆图纸PDF

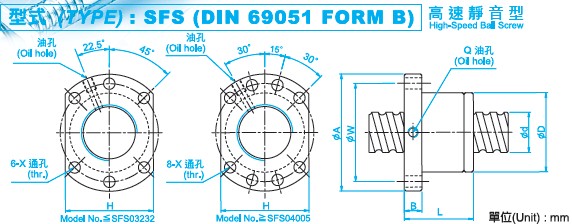

SFS2010滚珠丝杠图

滚珠丝杠机构的计算选型过程主要是根据具体的使用条件逐一确定以下内容:
·精度等级
·丝杠外径
·导程
·螺母型号
·轴向间隙
·安装支承方法
·电机需要的扭矩计算与电机选型。

SFS2010滚珠丝杠尺寸图
