DFU2504滚珠丝杆

雷研精密传动设备有限公司供应DFU2504滚珠丝杆【货源充足、价格合理、原装正品、品牌齐全】请需要DFU2504滚珠丝杠的朋友联系:黄志杰(经理)  联系电话:15802034588。

DFU2504滚珠丝杆图

DFU2504滚珠丝杠参数
型号:DFU2504
丝杆外径:25
导程:4
珠径:2.381
螺母外径:40
法兰直径:62
法兰的厚度:10
螺母的长度:80
安装孔之间的距离:51
法兰的宽度:48
珠圈数:1×4
动额定负荷:1180
静额定负荷:3795
刚性:60。

DFU2504滚珠丝杠图

【滚珠丝杠螺母副】
滚珠丝杠螺母副是回转运动与直线运劫相互转换的一种新型传动装置,在数控机床上得到了广泛的应用。它的结构特点是在具有螺旋榴的丝杠螺母间装有滚珠作为中间传动元件,以减少摩擦。

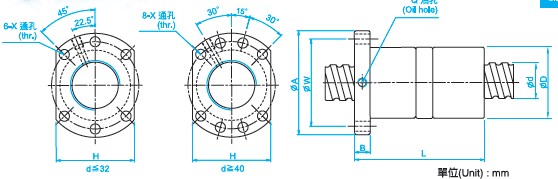

DFU2504滚珠丝杆尺寸图

【滚珠丝杠螺母副的工作原理】
丝杠和螺母上都加工有圆弧形的螺旋槽,当它们对合起来就形成了螺旋滚道。在滚道内装有滚珠,当丝杠与螺母相对运动时,滚珠沿螺旋槽向前滚动,在丝杠上滚过数圈以后通过回程引导装置,逐个地又滚回到丝杠与螺母之间.构成一个闭合的回路。

浏览DFU2504滚珠丝杆的用户还会?
SCI2504滚珠丝杠DFI2504滚珠丝杠等。


滚珠丝杠讨论①群263545937(专家在线为你解答)欢迎你的加入!
