机械常用标准件

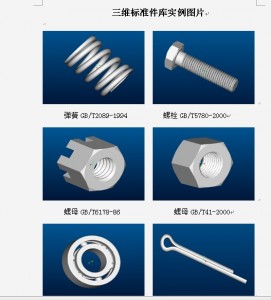

械常用标准件图

【机械常用标准件
在机械设备的装配过程中,广汽侠用螺检、螺钉、滚珠丝杆螺母,整圈、键、销、滚动轴承等零部件,它们的结构和尺寸都已标准化,称为标准件;齿轮、弹赞、蜗轮、蜗杆等零件的结构和尺寸部分标准化。称为常用件。

广义包括标准化的紧固件、连结件、传动件、密封件、液压元件、气动元件、轴承、弹簧等机械零件。狭义仅包括标准化紧固件。国内俗称的标准件是标准紧固件的简称,是狭义概念,但不能排除广义概念的存在。

中心孔是轴类零件常见的结构要素_通常也已标准化。在机械图样中,它们都不需要画出真实结构的投影.而采用布采用简化画法。

螺纹紧固件的连接
·螺纹连接的一般规定
·a)相邻两零件表面接触时,只画一条粗实线,不接触 时,按各自的尺寸画出,如间隙太小,可夸大画出。
·b)在剖视图中,当剖切平面通过螺纹紧固件的轴线时 这些零件按不剖画出。
·c)在剖视图中,相邻两被连接件的剖面线方向应相反
.必要时也可以相同,但要相互错开或间隔不等。在同一一张图纸上,同一零件的剖面线在各个剖视图中方向应一致,间隔应相等。
