垂直安装滚珠丝杠的制动

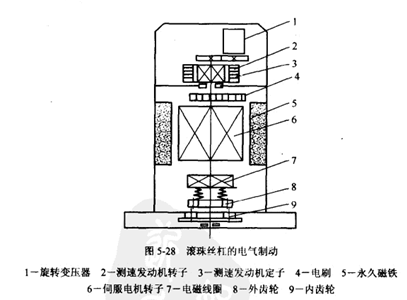

位于垂直位置的滚珠丝杠的制动方式，目前常见的有机械式和电气式两种。电气方式制动是采用电磁制动器，而且这种制动器就做在电机内部。图5．28所示为FANUC公司伺服电机带制动器的示意图。机床工作时，在制动器线圈7电磁力的作用下，弹簧受压缩，齿轮8与内齿轮9脱开，当停机或停电时，电磁铁失电，在弹簧恢复力作用下，齿轮8、9啮合，齿轮9与电机端盖为一体，因此与电机轴连接的丝杠得到制动，这种电磁制动器装在电机壳内，与电机形成一体化的结构。
