滚珠丝杠螺母副类型选择

(一)主要种类滚珠丝杠螺母副由专门工厂制造，当类别、型号选定和校核后，可以外购。

滚珠丝杠副的类别主要从三个方面考虑：循环方式、循环列数与圈数、预紧方式。

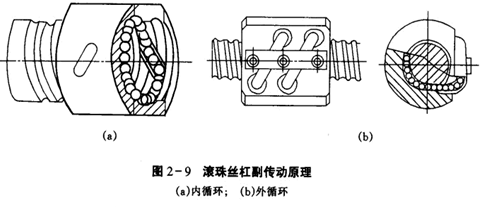

钢珠在丝杠与螺母之问的滚动是一个循环闭路。根据回珠方式，可分为两类：内循环，回珠器处在螺母之内，图2-9(a)；外循环，插管式回珠器位于螺母之外，图2-9(b)。

钢珠每一个循环闭路称为列。每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列，3列，4列，5列等几种，每列只有一圈。外循环每列有1．5圈，2．5圈，3．5圈等几种，剩下的半圈作回珠。外循环滚珠丝杠副的每个螺母有1列2．5圈，1列3．5圈，2列1．5圈，2列2．5圈等，种类较多。

为了消除间隙和提高滚珠丝杠副的刚度，可以预加载荷，使它在过盈的条件下工作，称为预紧。常用的滚珠丝杠副预紧方法有(表2—3)：双螺母垫片式预紧、双螺母螺纹式预紧、双螺母齿差式预紧等。预紧后的刚度可提高到为无预紧时的2倍。但是，预加载荷过大，将使寿命下降和摩擦力矩加大。通常，滚珠丝杠在出厂时，就已经由制造厂调好预加载荷，并且预加载荷往往与丝杠副的额定动载荷有一定的比例关系。
