1. SIEMENS 81OT/M系统有哪些功能和特点?
  SIEMENS 810T/M系统是德国SIEMENS公司20世纪80年代中期推出的中档数控系统。其后的十几年中SIEMENS公司相继推出的SIEMENS 81OT/M系列产品有GA1, GA2, GA3三种型号。由于系统功能强，使用方便，硬件采用模块化结构，系统便于维修，并且体积小，整体体积仅相当于放一台14英寸电视机。因此，SIEMENS 81OT/M系统得到了广泛应用。

SIEMENS 810T/M系统按功能分又可分为车床使用的SIEMENS 810T系统;为铣床及加工中使用的西SIEMENS 810M系统:为磨床使用的SIEMENS 810G系统以及为冲床使用的SIEMENS 810N系统。

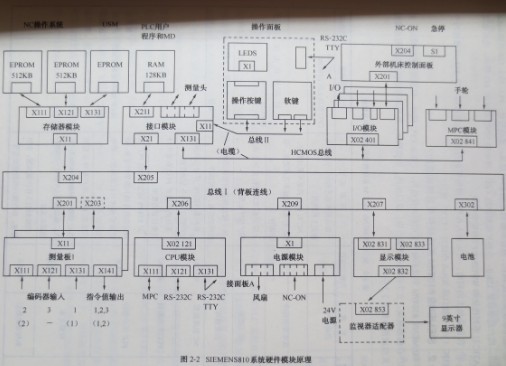

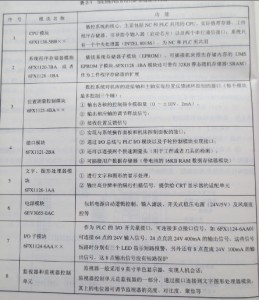

 SIEMENS 810T/M系统的硬件结构紧凑，整体体积仅相当于放一台14英寸电视机。图2-1为系统背面示意图，主要部件原理框图如图2-2所示。

SIEMENS 810T/M系统具有如下特点:
 ①主CPU采用80186通道式结构的CNC装置，有主通道和辅助通道，两个通道以同一方式工作，通道由PLC控制同步。
②可控制2~5个坐标轴，实现三轴插补联动。基本插补功能:任意二坐标的直线和圆弧插补，任意三坐标的螺旋线插补，三坐标直线插补。插补范围为±99m。

③可通过屏幕对话、图形功能、5个软键和软键菜单进行操作和加工程序编制，还可以用图形模拟来调试程序，直接在数控系统上完成全部加工程序的编制，可采用极坐标编程、圆弧半径直接编程以及轮廓描述编程(蓝图编程)。

④诊断功能完善。系统有内部安全监控、轮廓监控、主轴监控和接口诊断等。在屏幕上除了显示数据外，还显示系统报警、PLC报警和PLC操作信息，以及PLC 1/O、标志位等的实时状态。

 ⑤采用系统集成式PLC,没有单独PLC的CPU模块，系统简化。PLC最大128点输入/64点输出，用户程序容量12KB,小型扩展控制箱(EU)可安装SINUMERIK I/O模板，也可选用SIMATIC U系列棋块和WF7251WF726定位模块。

  ⑥在自动加工的同时.可以输入程序以缩短停机时间。数据和程序的I/O可通过两个RS-232C (V24)接口或2OmA电流环(TTy)接口。
